A galleggiante
Scarico meccanico legato al livello della condensa.
VAPORE · CONDENSA · EFFICIENZA DI IMPIANTO
Scaricatori di condensa: come funzionano, quali scegliere e dove trovare aziende specializzate.
Gli scaricatori di condensa per vapore rimuovono la condensa e, secondo la tecnologia e l'applicazione, favoriscono l'espulsione di aria e gas incondensabili limitando la perdita di vapore vivo.
Una scelta corretta aiuta a mantenere scambio termico, affidabilità e continuità del processo, mentre una selezione o installazione non adeguata può contribuire a ristagni, colpi d'ariete, tempi di avviamento più lunghi o dispersioni energetiche.
✓ Guida tecnica✓ Copertura nazionale✓ Richiesta qualificata
Termodinamici
Compatti e robusti, sfruttano la dinamica di condensa e vapore flash.
Termostatici
Reagiscono alla temperatura, con varianti a pressione bilanciata o bimetalliche.
A secchiello rovesciato
Principio meccanico tradizionale, robusto per numerose applicazioni.
COS'È UNO SCARICATORE DI CONDENSA?
Un componente automatico che separa ciò che deve uscire dal vapore utile.
In un impianto a vapore, quando il vapore cede calore si forma condensa. Lo scaricatore deve consentirne la rimozione senza trasformarsi in un punto di perdita continua di vapore.
La condensa accumulata può ridurre la superficie effettivamente disponibile allo scambio, rallentare il riscaldamento e creare condizioni favorevoli a rumorosità, instabilità e colpi d'ariete. Per questo lo scarico non è un accessorio secondario, ma parte del comportamento dell'intero sistema.
COME FUNZIONANO
01
02
03
Tre principi di funzionamento, esigenze applicative differenti.
Gli scaricatori vengono normalmente ricondotti a famiglie meccaniche, termostatiche e termodinamiche. Non è corretto scegliere solo in base al diametro della tubazione: principio di funzionamento, carico, pressione differenziale, aria presente e comportamento dell'utenza cambiano la scelta.
Meccanici
Sfruttano la differenza di densità tra vapore e condensa. Galleggianti e secchielli traducono il livello o la spinta di galleggiamento in apertura/chiusura.
Termostatici
Utilizzano la differenza di temperatura tra vapore e condensa raffreddata. Possono favorire un certo sottoraffreddamento prima dello scarico.
Termodinamici
Sfruttano gli effetti dinamici del fluido e del vapore flash; sono apprezzati per costruzione compatta e robusta.
TIPOLOGIE DI SCARICATORI DI CONDENSA
Galleggiante, termodinamico, termostatico o secchiello?
Ogni famiglia ha un comportamento caratteristico. La selezione deve essere fatta sull'applicazione reale, non sulla sola abitudine di impianto.

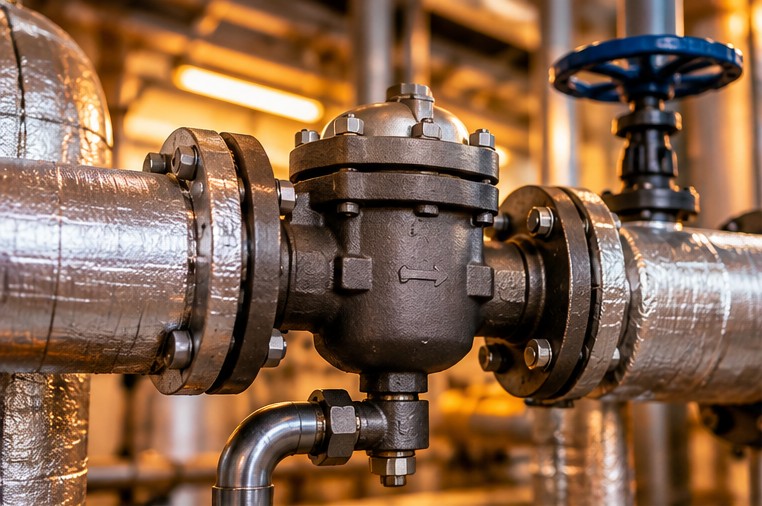

A galleggiante e termostatico
Scaricano la condensa in modo continuo in relazione al livello e sono spesso valutati per utenze di processo e scambiatori, dove è importante rimuovere rapidamente la condensa.
Processo · carichi variabili · sfiato ariaTermodinamici a disco
Costruzione semplice e compatta. Sono frequentemente utilizzati per drenaggio di linee vapore e tracciature, compatibilmente con condizioni e installazione.
Linee · tracing · robustezzaTermostatici a pressione bilanciata
Reagiscono alla temperatura e offrono buone capacità di eliminazione dell'aria; possono scaricare condensa a temperatura inferiore a quella di saturazione.
Aria · avviamento · sottoraffreddamentoTermostatici bimetallici
Usano elementi bimetallici sensibili alla temperatura e possono essere adatti anche a condizioni di pressione e temperatura elevate, secondo il modello.
Tracing · alta pressione · robustezzaA secchiello rovesciato
Una tecnologia meccanica robusta che sfrutta la galleggiabilità del secchiello. La gestione dell'aria va valutata attentamente nell'applicazione.
Drip · servizio industriale · durataPer vapore pulito / sanitario

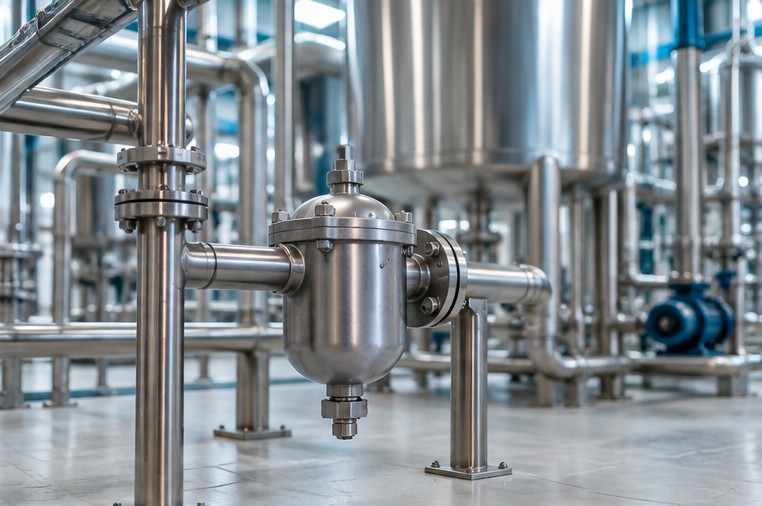

Configurazioni specifiche in acciaio inox e con caratteristiche costruttive adatte a processi dove drenabilità, pulibilità e igiene sono essenziali.
Farmaceutico · biotech · food
DOVE SI USANO
01
02
03
04
05
06
Dalle linee principali alle utenze di processo.

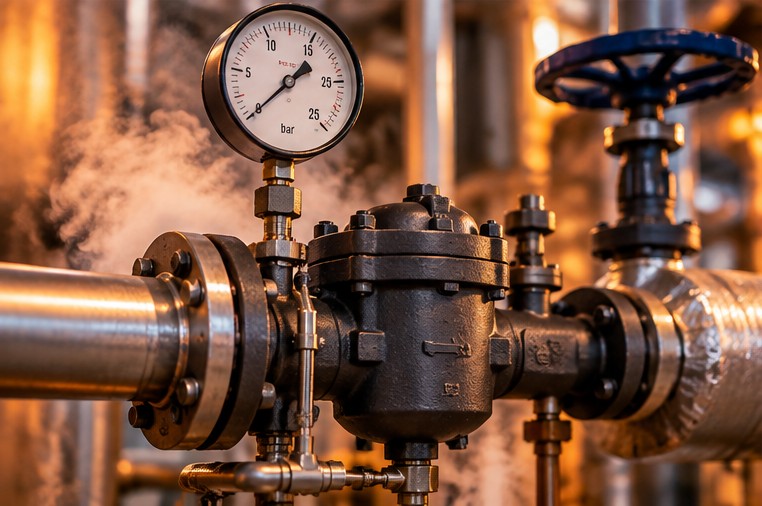

Linee vapore
Drenaggio dei punti bassi e delle tasche di raccolta condensa lungo le reti.
Scambiatori di calore
Rimozione della condensa per mantenere efficace la superficie di scambio.
Steam tracing
Tracciature per mantenimento temperatura di tubazioni e prodotti.
Serbatoi e camicie
Riscaldamento di vessel, reattori, bollitori e apparecchiature incamiciate.
Essiccatori e cilindri
Processi che utilizzano vapore per trasferire calore a superfici o materiali.
Vapore pulito
Applicazioni farmaceutiche, biotech e alimentari con requisiti specifici.
SETTORI INDUSTRIALI
Dove il vapore è un vettore di calore, lo scarico della condensa diventa parte del processo.
- Alimentare e bevande: cottura, riscaldamento, sterilizzazione e processi termici.
- Farmaceutico e biotech: processo, clean steam e servizi con requisiti igienici.
- Chimico e petrolchimico: tracing, riscaldamento, reattori e reti di stabilimento.
- Carta e cartotecnica: cilindri, essiccazione e utenze termiche.
- Tessile e lavanderie industriali: presse, mangani e riscaldamento di processo.
- Energia e utility: distribuzione vapore, drenaggi e recupero della condensa.
COME SCEGLIERE UNO SCARICATORE
Servono dati di processo, non solo DN e attacchi.
Per una selezione attendibile occorre conoscere pressione a monte, contropressione, carico di condensa e comportamento dell'utenza. Anche aria, sporcizia, avviamento, rischio di gelo e modalità di ritorno condensa possono cambiare la soluzione.
Carico di condensa
Regime, avviamento e fattore di sicurezza.
Pressione differenziale
Pressione disponibile tra ingresso e scarico.
Aria e incondensabili
Importanti soprattutto in avviamento e processo.
Tipo di utenza
Linea, tracing, scambiatore, serpentina o processo.
Materiali e connessioni
Ghisa, acciaio, inox; filettato, flangiato o saldato.
Manutenzione
Accessibilità, ricambi, filtri e possibilità di controllo.
DIMENSIONAMENTO
La capacità deve coprire il carico reale nelle condizioni peggiori previste.
La portata nominale dichiarata non basta da sola. La capacità dello scaricatore varia con la pressione differenziale effettiva; inoltre l'avviamento può generare carichi di condensa molto diversi dal normale regime.
- stimare il carico di regime e quello di avviamento;
- determinare pressione a monte e contropressione reale;
- applicare un fattore di sicurezza coerente con l'applicazione;
- verificare capacità sulle curve/dati del costruttore;
- considerare aria, flash steam e condizioni variabili.
CONFRONTO ORIENTATIVO
Quale tecnologia può essere più adatta?
CriterioGalleggianteTermodinamicoTermostatico
Scarico condensaContinuo/modulanteIntermittenteLegato alla temperatura
Eliminazione ariaMolto buona con elemento termostaticoDa valutare secondo modello/applicazioneGeneralmente favorevole
CompattezzaMediaElevataElevata
Uso tipicoProcesso e scambiatoriLinee e tracingTracing e applicazioni specifiche
Il confronto è orientativo: la selezione finale dipende da modello, costruttore, pressione, carico e applicazione.
INSTALLAZIONE
Anche lo scaricatore corretto può lavorare male se installato nel punto sbagliato.
Raccolta della condensa
La tubazione deve favorire l'arrivo della condensa allo scaricatore senza creare sacche o ostacoli non previsti.
Filtrazione e valvole
Filtro, intercettazioni, valvola di ritegno e accessori vanno definiti secondo schema e tecnologia utilizzata.
Linea di ritorno
Contropressione, vapore flash, quota e configurazione della rete di ritorno incidono sul funzionamento complessivo.
GUASTI, CONTROLLO E MANUTENZIONE
Uno scaricatore guasto può perdere vapore oppure trattenere condensa.
Le due condizioni hanno effetti diversi: uno scaricatore bloccato aperto può provocare perdita di vapore vivo; uno bloccato chiuso o con capacità insufficiente può causare accumulo di condensa e peggioramento del processo.
- controlli periodici con metodi coerenti con il tipo di scaricatore;
- verifica di temperatura, comportamento acustico/ultrasonico e condizioni di processo;
- pulizia di filtri e componenti quando prevista;
- registrazione dei risultati per programmare manutenzione e sostituzioni;
- valutazione delle perdite energetiche e del ritorno condensa.

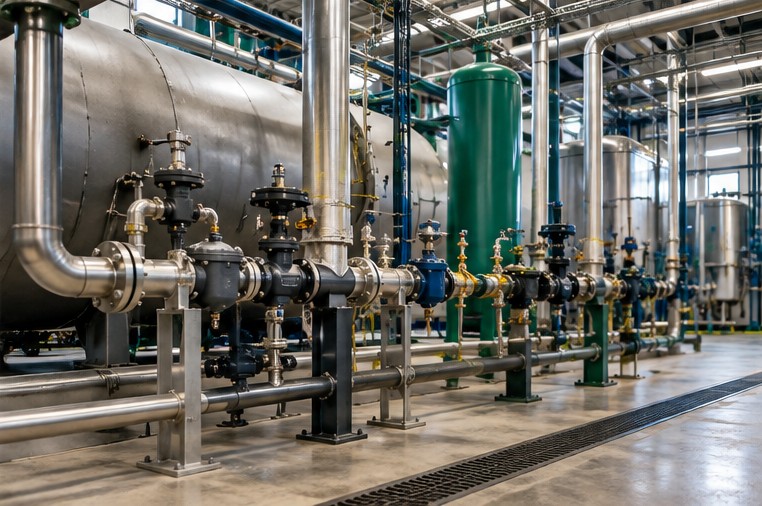

RECUPERO DELLA CONDENSA
Scaricare bene è solo metà del lavoro: la condensa può contenere energia e acqua recuperabili.
Quando tecnicamente ed economicamente possibile, il ritorno della condensa verso il sistema di alimento può contribuire a recuperare calore, acqua trattata e prodotti chimici di trattamento. La riduzione di pressione dopo lo scaricatore può inoltre generare vapore flash, che deve essere considerato nel dimensionamento delle linee e può, in alcuni impianti, essere recuperato.
UTENZA A VAPORE→SCARICATORE→CONDENSA / FLASH→RITORNO / RECUPERO
MATERIALI E DOCUMENTAZIONE
Corpo, interni, pressione e destinazione d'uso devono essere coerenti con l'impianto.
Gli scaricatori possono essere realizzati, secondo famiglia e condizioni, in ghisa, ghisa sferoidale, acciaio al carbonio o acciaio inox. Pressione, temperatura, fluido e mercato di destinazione determinano anche requisiti documentali e di conformità.
Per apparecchiature in pressione nell'Unione Europea può essere pertinente la Direttiva PED. La verifica va effettuata sul componente effettivo e sulle sue condizioni di progetto.
Prima dell'acquisto verifica
PMO/TMO, pressione e temperatura di progetto, materiale corpo, connessioni, capacità, orientamento, ricambi, certificazioni e documentazione richiesta.
COMPONENTI E SISTEMI CORRELATI
Lo scaricatore lavora dentro una rete di vapore e condensa.
SeparatoriFiltriValvole di ritegnoValvole d'intercettazione
Indicatori di passaggioStazioni di drenaggioPompe condensaSerbatoi flash
CollettoriRiduttori di pressioneMonitoraggio scaricatoriCoibentazione
CERCHI SCARICATORI DI CONDENSA?
Ti aiutiamo a trovare aziende specializzate adatte alle tue esigenze.
Indica applicazione, condizioni disponibili e zona. La richiesta viene raccolta per comprendere ciò che cerchi e facilitare il successivo contatto con operatori pertinenti.
- Nuovo impianto o sostituzione
- Tipologia nota oppure da definire
- Applicazione e settore
- Pressione e carico, se disponibili
COME RICHIEDERE UN PREVENTIVO
Più dati fornisci, più semplice è individuare una soluzione pertinente.
- Applicazione: linea, tracing, scambiatore, camicia, cilindro o altro.
- Pressione: pressione vapore e contropressione a valle.
- Carico: kg/h di condensa, se conosciuti.
- Connessioni: DN, filettatura, flange o saldatura.
- Materiale: eventuali requisiti di corrosione o igiene.
- Sostituzione: marca, modello e foto/targhetta dell'unità esistente.
ERRORI DA EVITARE
Sei errori frequenti nella scelta o gestione.
Scegliere solo per DN
La capacità dipende dalla pressione differenziale e dal carico, non dal solo diametro nominale.
Ignorare l'avviamento
Aria e carico iniziale possono essere molto diversi dalle condizioni a regime.
Trascurare la contropressione
La rete di ritorno può ridurre la pressione disponibile per lo scarico.
Raggruppare utenze diverse
Il group trapping può creare interferenze tra apparecchiature con condizioni differenti.
Dimenticare la manutenzione
Filtri, ricambi, accessibilità e test periodici incidono sull'affidabilità.
Non controllare le perdite
Uno scaricatore che lascia passare vapore può generare sprechi continuativi.
PRODUTTORI E MARCHI DEL SETTORE
Spirax SarcoScaricatori meccanici, termodinamici, termostatici e soluzioni per reti vapore.
GESTRAScaricatori a galleggiante, termostatici, termodinamici e sistemi di monitoraggio.
TLVScaricatori meccanici Free Float®, termodinamici e termostatici.
Armstrong InternationalSoluzioni per vapore e condensa, inclusi scaricatori e recupero.
Watson McDanielTermodinamici, termostatici, galleggiante, secchiello rovesciato e clean steam.
ARI-ArmaturenValvole e componenti per vapore, incluse famiglie dedicate allo scarico condensa.
Alcuni nomi presenti a livello internazionale negli scaricatori di condensa.
Il mercato comprende specialisti del vapore, produttori di valvole e gruppi internazionali. I nomi riportati aiutano a orientare la ricerca e non costituiscono una classifica, una raccomandazione o un elenco esaustivo.
Disponibilità e gamme cambiano nel tempo: la scelta va verificata sul catalogo e sui dati tecnici aggiornati del produttore.
OPERI NEL SETTORE VAPORE E CONDENSA?
Produci, distribuisci o rivendi scaricatori di condensa?
Scopri come collaborare con noi per gestire nuove richieste commerciali coerenti con i prodotti, le applicazioni e le aree che segui.
La collaborazione è pensata per produttori, distributori, grossisti, rivenditori e operatori tecnici che lavorano realmente nel settore.
FAQ
Domande frequenti sugli scaricatori di condensa.
Risposte sintetiche ai dubbi più comuni prima della selezione tecnica.
Descrivi la tua esigenzaChe cos'è uno scaricatore di condensa?
È un dispositivo automatico utilizzato nei sistemi a vapore per rimuovere condensa e, secondo la tecnologia, aria e gas incondensabili, limitando il passaggio di vapore vivo.
Perché la condensa deve essere rimossa?
La condensa può occupare superficie di scambio, rallentare il riscaldamento e contribuire a fenomeni indesiderati come colpi d'ariete e instabilità.
Quali sono i principali tipi?
Le famiglie principali sono meccaniche, termostatiche e termodinamiche. Tra le configurazioni comuni rientrano galleggiante, secchiello rovesciato, disco, pressione bilanciata e bimetallico.
Quando si usa uno scaricatore a galleggiante?
È spesso valutato per utenze di processo e scambiatori dove è utile uno scarico rapido e continuo della condensa e una buona eliminazione dell'aria.
Quando si usa un termodinamico?
È frequentemente impiegato su linee principali e tracing grazie a costruzione compatta e robusta, previa verifica delle condizioni applicative.
Come funziona uno scaricatore termostatico?
Reagisce alla differenza di temperatura tra vapore e condensa e tende a scaricare quando la condensa si raffredda rispetto alla temperatura del vapore.
Che cos'è uno scaricatore a secchiello rovesciato?
È uno scaricatore meccanico che utilizza la galleggiabilità di un secchiello interno per comandare il meccanismo di apertura e chiusura.
Quali dati servono per scegliere lo scaricatore?
Applicazione, pressione vapore, contropressione, carico di condensa, condizioni di avviamento, connessioni, materiali e requisiti di manutenzione.
Come si dimensiona?
Si verifica la capacità alle condizioni di pressione differenziale effettiva, considerando carico di regime, avviamento e un fattore di sicurezza adeguato.
Che cos'è la contropressione?
È la pressione presente a valle dello scaricatore. Riduce la pressione differenziale disponibile e può quindi influenzare la capacità di scarico.
Che cos'è il vapore flash?
È il vapore che può formarsi quando la condensa calda passa a una pressione inferiore. Deve essere considerato nella rete di ritorno e può talvolta essere recuperato.
Uno scaricatore può perdere vapore?
Sì. Un guasto, usura, sporco o una condizione applicativa non corretta possono causare passaggio di vapore e perdita energetica.
Come si controlla se funziona correttamente?
Il metodo dipende dalla tecnologia. Possono essere utilizzati controlli di temperatura, ascolto/ultrasuoni e verifica del comportamento rispetto al processo.
Ogni quanto va controllato?
La frequenza dipende da criticità, pressione, servizio, numero di unità e costo potenziale delle perdite. È utile un programma periodico documentato.
Si può riparare?
Molti modelli sono manutenzionabili con ricambi o kit, mentre altri sono sigillati. Va verificata la costruzione specifica del prodotto.
Quali materiali sono disponibili?
A seconda di pressione, temperatura e applicazione si trovano corpi in ghisa, ghisa sferoidale, acciaio al carbonio e acciaio inox.
Filettato o flangiato?
Dipende da DN, standard di impianto, pressione, manutenzione e specifiche aziendali. Esistono anche versioni saldate o con connettori universali.
Serve un filtro prima dello scaricatore?
Dipende dal modello e dall'impianto; molti schemi prevedono filtrazione o scaricatori con filtro integrato per proteggere sede e meccanismo dallo sporco.
Che cos'è il group trapping?
È il drenaggio di più utenze attraverso un unico scaricatore. Può creare interferenze tra apparecchiature e va valutato con attenzione.
Perché uno scambiatore può allagarsi di condensa?
Tra le cause possibili vi sono insufficiente pressione differenziale, contropressione, scaricatore sottodimensionato o condizioni di stall del sistema.
Esistono scaricatori per vapore pulito?
Sì. Sono disponibili configurazioni specifiche, spesso in acciaio inox, progettate per drenabilità, pulibilità e requisiti dei processi sanitari.
Quanto costa uno scaricatore di condensa?
Il prezzo dipende da tecnologia, DN, pressione, materiale, connessioni, capacità, certificazioni e costruzione. Per confrontare offerte serve definire l'applicazione.
Come sostituire uno scaricatore esistente?
È utile raccogliere marca, modello, targhetta, connessioni e dati di esercizio. La sostituzione non dovrebbe basarsi solo sulle dimensioni esterne.
Come trovare produttori o fornitori?
Puoi inviare applicazione, dati disponibili e provincia tramite il form: la richiesta viene raccolta per facilitare il contatto con operatori pertinenti.
PARTI DALL'APPLICAZIONE
Non sai ancora quale scaricatore di condensa scegliere?
Descrivi l'impianto, il servizio e i dati che hai a disposizione.
Trova aziende specializzate
